 RSE/STD/024 Part 6 Types VI车载电缆 600/1000V多芯标准壁电缆

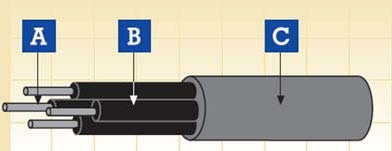

A：导体 B：绝缘 C：护套
| 应用： |
| 该电缆被用作动力和控制电缆，受保护并固定安装在铁路车辆内部。 |
| 电缆结构： |
导体：柔软多股镀锡铜导体
绝缘：交联EPR 橡胶type EI 107
护套：交联EVA 橡胶type EM 104
|
化学及环境特性： |
EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧 |
| 车载系统应用的防火性能： |
EN 50306-2 危险等级 HL1, HL2/HL3, HL4
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101 FO |
| 基本防火性能： |
EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试 |
芯数 |
导体截面积 |
额定捻股 |
标称线缆外径 |
重量 |
最大导体电阻@20℃ |
mm2 |
No/mm |
mm |
kg/km |
Ω/km |
10 |
2.5 |
50/0.25 |
28.1 |
1148 |
8.21 |
20 |
4 |
56/0.30 |
42.7 |
2421 |
5.09 |
|
|
|
|
